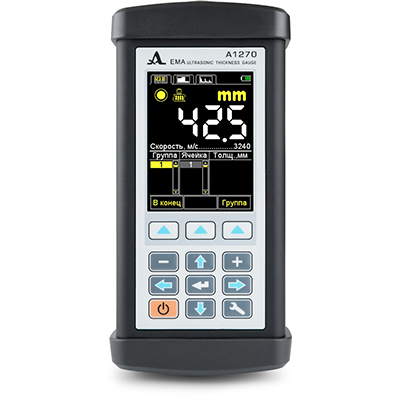

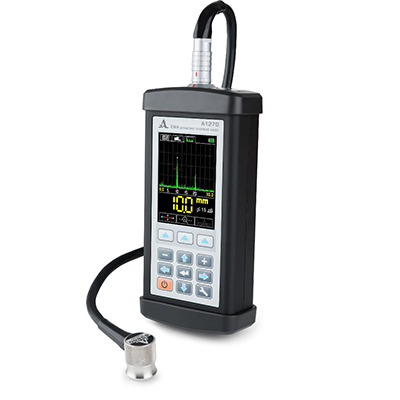

Электромагнитно-акустический толщиномер А1270 |
|
|
Описание |
Назначение |
Тех. характеристики |
Особенности |
Комплект поставки |
Внесен в Госреестр СИ. Поверка входит в цену.
Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях. Предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом такой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом
Функциональные возможности
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
- Сканирование объекта контроля.

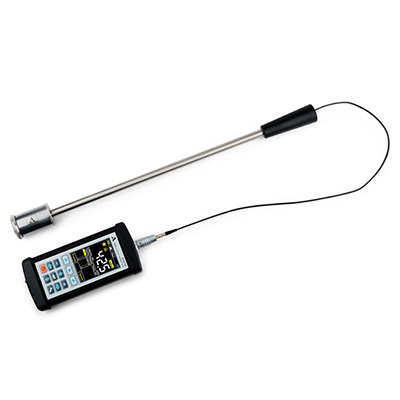

- Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
Режимы работы
ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).
Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
А-СКАН
Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.
Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.
- Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
- Выбор способа измерения:
- по первому превышению сигналом уровня строба;
- по максимуму сигнала в стробе;
- между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
- сложение всех сигналов в стробе (функция АКФ).
- Просмотр выбранных участков сигнала, текущих параметров и настроек.
- Сохранение изображения А-Скана вместе с цифровым результатом измерения.
В-СКАН
Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.
Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.
- Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду.
- Задание скорости движения преобразователя.
- Задание количества измерений на фиксированное расстояние.
- Отображение как текущего результата измерения, так и минимального/максимального.
- Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости
- Оценка степени анизотропии материала
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности
- Толщиномертия листового проката
Наименование характеристики |
Значение |
Основные технические характеристики |
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с |
от 500 до 15 000 |
Диапазон рабочих частот, МГц |
от 2,5 до 5,0 |
Источник питания |
встроенный аккумулятор |
Номинальное напряжение питания, В |
13,2 |
Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее |
8 |
Габаритные размеры, мм, не более: |
длина |
210 |
ширина |
100 |
высота |
50 |
Масса, г, не более |
1 100 |
Условия эксплуатации:температура окружающего воздуха, oС |
от минус 30 до плюс 55 |
Основные метрологические характеристики |
Диапазон измерений толщины (по стали) с электромагнитно-акустическими преобразователями (ЭМАП), мм: |
S3850 5.0A0D8ES |
от 0,9 до 50,0 |
S7392 4.0A0D10ES |
от 0,9 до 100,0 |
S7394 3.0A0R10x10ES |
от 0,9 до 100,0 |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм |
±(0,01·d + 0,02), где d – измеряемая толщина, мм |
- Диапазон измеряемых толщин от 0,9 до 100 мм
- Быстрый доступ к функциям управления
- Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца
- Автоматическое определение скорости ультразвука на объекте известной толщины
- Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения
- Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов
- Большой информативный цветной TFT дисплей
- Возможность смены ориентации изображения при повороте прибора на 90 градусов
- Управление яркостью подсветки прибора
- Встроенный литиевый аккумулятор
- Индикатор уровня заряда аккумулятора
- Время непрерывной работы 9 ч.
- Звуковая, цветовая и виброиндикация
- Дискретность индикации измерений толщины 0,01 или 0,1 мм
- Передача данных на ПК через USB
- ПО для приема данных из прибора и сохранения их на ПК
- Специализированный планшет с возможностью крепления на поясе электронного блока прибора для удобства работы в труднодоступных местах и на высоте

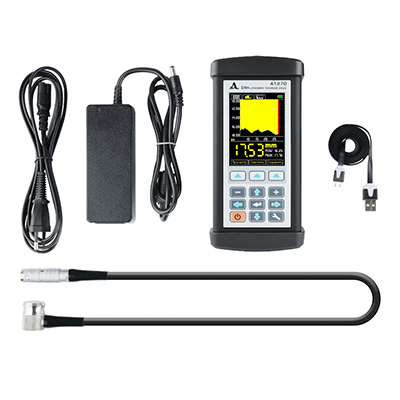

Электронный блок ЭМА толщиномера, ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем, сетевой адаптер 220 В - 15 B, кабель USB A- Micro B, планшет Т15, жесткий кейс Т15.
|
|
|
|
|
|
