| Ультразвуковой толщиномер А1207U |
|
|
|
Описание |
Назначение |
Тех. характеристики |
Особенности |
Комплект поставки |

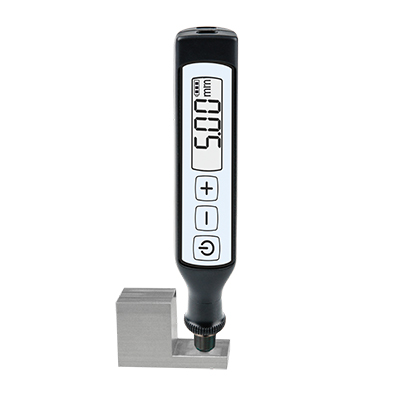

А1207U - универсальная модель миниатюрного толщиномера.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.
Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.
Толщиномер выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.
Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
А1207U может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
Внесен в Госреестр СИ. Предназначен для проведения экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб малого диаметра (от 20 мм).
|
Параметр
|
Значение
|
|
Диапазон измеряемой толщины (по стали), мм
|
|
с совмещённым преобразователем
|
от 0,8 до 150,0
|
|
с раздельно-совмещённым преобразователем
|
от 0,6 до 50,0
|
|
Дискретность индикации толщины, мм
|
|
от 0,60 до 9,99 мм
|
0,01
|
|
от 10,0 до 150,0 мм
|
0,1
|
|
Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина
|
|
с совмещённым преобразователем
|
±(0,005·X + 0,1)
|
|
с раздельно-совмещённым преобразователем
|
±(0,01·X + 0,1)
|
|
Диапазон устанавливаемых скоростей ультразвука, м/с
|
от 1 000 до 9 000
|
|
Частота встроенного преобразователя, МГц
|
|
совмещённого
|
5
|
|
раздельно-совмещённого
|
10
|
|
Диаметр рабочей поверхности встроенного преобразователя, мм
|
|
совмещённого
|
8
|
|
раздельно-совмещённого
|
6
|
|
Источник питания
|
встроенный LiPol аккумулятор
|
|
Номинальное значение напряжения аккумулятора, В
|
3,7
|
|
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее
|
16
|
|
Габаритные размеры, мм, не более
|
135 x 30 х 20 мм
|
|
Масса, г, не более
|
60 г
|
|
Средний срок службы, лет, не менее
|
5
|
|
Условия эксплуатации
|
|
– температура воздуха, С
|
от минус 30 до плюс 50
|
|
– относительная влажность при температуре +35С, %, не выше
|
95
|
- Удобное меню для оперативного выбора параметров
- Исключительная простота настройки и использования прибора
- Умещается в кармане
- Возможность установки необходимой скорости
- Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП
- Возможность самостоятельной замены сменного встроенного преобразователя при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот
- Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
- Встроенный LiPol аккумулятор
- Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания
- Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
- Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android
- Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)
Электронный блок ультразвукового толщиномера, раздельно-совмещённый преобразователь D1572 10.0A0D6CL, совмещенный преобразователь S1573 5.0A0D8CL, кабель USB A - Micro B, сетевой адаптер 220 В - USB, калибровочный образец UCB014, гель УЗ -30°C+100°C, 20 г, жесткий кейс Т07.
Комплектация с раздельно-совмещенным ПЭП
Электронный блок ультразвукового толщиномера, раздельно-совмещённый преобразователь D1572 10.0A0D6CL, кабель USB A - Micro B, сетевой адаптер 220 В - USB, калибровочный образец UCB014, гель УЗ -30°C+100°C, 20 г, жесткий кейс Т07.
|
|
|
 |
|
|
