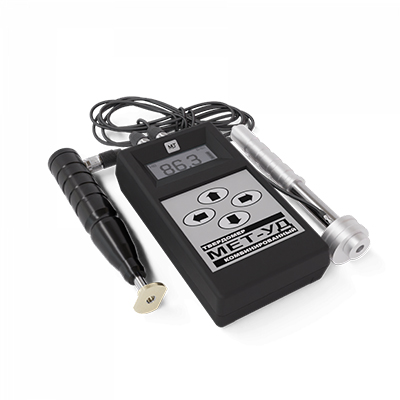

| Твердомер портативный комбинированный МЕТ-УД |
|
|
|
Описание |
Назначение |
Тех. характеристики |
Особенности |
Комплект поставки |
Твердомер комбинированный МЕТ-УД. Реализует 2 метода.
UCI-метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний оказываются ненадежными или неприменимыми.
Метод отскока очень прост, производителен и не требует специальных навыков. Он особенно подходит для измерений твёрдости на массивных изделиях, изделиях с крупнозернистой структурой, кованых и литых изделиях.
| Шкала твердости |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности твердомера |
| Шкала "С" Роквелла |
(20-70) HRC |
±2 HRC |
| Шкала Бринелля |
(75-450) НВ |
±12 НВ |
| Шкала Виккерса |
(75-1000) HV |
±15 HV |
| Шкала Шора |
(23-102) HSD |
± 3HSD |
|
ТЕХНИЧЕСКИЙ ПАРАМЕТР
|
ТИП ДАТЧИКА:
|
|
УЛЬТРАЗВУКОВОЙ
|
ДИНАМИЧЕСКИЙ
|
| ПРИНЦИП ИЗМЕРЕНИЙ |
UCI-метод (принцип ультразвукового контактного импеданса) |
Принцип отскока (Лейба) |
| ТИПЫ ДАТЧИКОВ |
У10 (9,8Н), У15 (14,7Н), У50 (49,0Н), У100 (98,0Н), У15К (14,7Н), У50К (49,0Н) |
Д, ДК |
| ДИАМЕТР ТВЕРДОСПЛАВНОГО ШАРИКА |
—
|
не менее 2,5 мм |
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ОБРАЗЦА |
<Ra 2,5 (для усилия 10 Н и 14,7 Н) |
не более 3,2 Ra |
| <Ra 4,5 (для усилия 50 Н) |
| <Ra 8,0 (для усилия 100 Н) |
| РАДИУС КРИВИЗНЫ ПОВЕРХНОСТИ ОБРАЗЦА |
>5 мм |
не менее 10 мм |
| МИНИМАЛЬНЫЙ ВЕС ОБРАЗЦА |
>0,01 кг |
не менее 3 кг |
| ТОЛЩИНА МАТЕРИАЛА |
>1 мм |
не менее 12 мм |
| ГЛУБИНА ПРОНИКНОВЕНИЯ ИНДЕНТОРА |
В зависимости от типа датчика. Для датчика У15 - 0,03 мм |
—
|
| СРОК СЛУЖБЫ ДАТЧИКА |
Не менее 200000 измерений |
не менее 100 тыс. измерений |
| ЭЛЕКТРОПИТАНИЕ |
Сеть переменного тока, V/Hz |
100-240/50-60 |
| Аккумулятор |
1,2V |
| Потребляемая мощность |
>3,0 VA |
| ВРЕМЯ ЗАРЯДКИ АККУМУЛЯТОРА |
8 часов |
| ВРЕМЯ РАБОТЫ АККУМУЛЯТОРА |
Без подсветки |
16 ч |
| С подсветкой |
5 ч |
| От сети переменного тока |
неограниченно |
| РАБОЧАЯ ТЕМПЕРАТУРА |
от -10 до +50°С |
| ТЕМПЕРАТУРА ПРИ ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ |
от -35 до +60°С |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
Относительная влажность от 30 до 80% |
| ОБЩИЙ РАЗМЕР |
Электронный блок МЕТ-УД |
145х80х40 мм |
| Датчик У10, У15, У50, У100 |
160х25 мм |
| Датчик У15К, У50К |
80х40 мм |
| Датчик Д |
140х25 мм |
| ДК |
80х25 мм |
| МАССА ТВЕРДОМЕРА (БЛОК С ДАТЧИКАМИ) |
Твердомер МЕТ-УД |
0,6 кг |
| ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ |
Вычисление среднего значения из данных, удаление текущего измерения, сохранение данных, работа с архивом |
| ПОДСВЕТКА ДИСПЛЕЯ |
Доступна |
| ОСОБЕННОСТИ ДИСПЛЕЯ |
Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек. |
| ПАМЯТЬ (АРХИВ) |
99 показаний, которые сохраняются при выключении питания |
| ВНУТРЕННЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «МЕТ-UD» (ИЛИ «МЕТ-UDА») |
Доступно. Позволяет работать с твердомером без связи с компьютером |
| ВНЕШНЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «МЕТ» |
Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты |
| ВРЕМЯ ОДНОГО ИЗМЕРЕНИЯ |
2,5 с |
1,5 с |
- 2 сменных датчика: ультразвуковой У1 и динамический Д1
- Реализует метод ультразвукового контактного импеданса (UCI) и метод отскока (Лейба)
- Отсутствие ограничений при контроле твердости (по массе, конфигурации, структуре степени механической и термической обработки и др.)
- Позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений
- Реализует принцип ультразвукового контактного импеданса при работе с ультразвуковым датчиком и принцип отскока при работе с динамическим датчиком
Электронные блок MET-УД в пластмассовом корпусе; датчик ультразвуковой У15, У50, У10, У100, У15К, У50К (на выбор); датчик динамический Д, ДК; кабель для соединения датчика ультразвукового с электронным блоком; кабель для соединения датчика динамического с электронным блоком; кабель USB для подключения к компьютеру и зарядному устройству; зарядное устройство; аккумуляторная батарея типоразмера С; эталонные меры твердости для калибровки (по заказу) (2 шт.);
плоская опорная насадка для датчика; толкатель для датчика ДК; CD-диск с внешним ПО "МЕТ" и руководством по эксплуатации МЕТ.39601863.009 РЭ; методика поверки МЕТ-ТП.01 МП; свидетельство о поверке; паспорт; универсальный чехол для фиксации электронного блока на предплечье, шее и ремне; кейс.
|
|
|
 |
|
