Измеритель шероховатости TIME TR200

Описание

Назначение

Тех. характеристики

Особенности

Комплект поставки

Портативный профилометр TIME TR200 имеет порт для связи с компьютером и специальное ПО для обработки данных. Измеритель шероховатости TR 200 производит расчет параметров шероховатости в соответствии с выбранной методикой измерения и четко отображает на жидкокристаллическом экране график профиля поверхности и все измеренные параметры. Прибор внесен в Государственный реестр средств измерений и имеет сертификат Госстандарта РФ.

Предназначен для измерения и контроля параметров шероховатости сложных поверхностей: в отверстиях, пазах, на криволинейных поверхностях и пр.

Измеряемые параметры шероховатости	Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р)
Построение профилей	шероховатости (R) кривой Rmr (коэффициент использования материала Mr)
Коэффициенты увеличений профиля	по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х
Система мер	метрическая, британская
Дискретность индикации	0.001 мкм
Тип дисплея	матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой
Размеры ЖКИ	экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи
Отображение результатов	непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка
Вывод результатов измерений	через порт RS – 232 на принтер TA220S или ПК
Диапазон измерений по параметрам	Ra, Rq: 0.01 – 40 мкм Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм RSm, RS: 1мм Rmr: 1 – 100%
Значения отсечек шага	0,25 мм/ 0.8 мм/ 2,5 мм
Длина оценки значений параметров шероховатости	отсечка 1 – 5 (по выбору пользователя)
Длина трассы ощупывания	(отсечка 1 – 5) + отсечка 2
Тип цифрового фильтра	резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P
Тип датчика	стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм
Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения	6.0 мм, глубина 15 мм (при использовании датчика TS100)
Электрическое питание	перезаряжаемый литий-ионный аккумулятор
Зарядное устройство	220В/110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов)
Диапазон рабочих температур	от 0 до 40 градусов по Цельсию
Относительная влажность воздуха	< 80%
Диапазон температур при хранении	от – 25 до 60 градусов по Цельсию
Степень точности	класс 3
Габаритные размеры	141 x 56 x 48 мм
Масса электронного блока	480 г

Измерение параметров шероховатости: Ra, Rz, Ry, Rq, Rр, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp
Способы фильтрации RC, PC-RC, GAUSS и D-P
Совместим с четырьмя стандартами: ISO (Международная организация по стандартизации), DIN (Немецкий институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт)
ЖК дисплей 128 х 64, отображающий все параметры и графики
Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов
Малогабаритный прибор, удобный в использовании
Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S

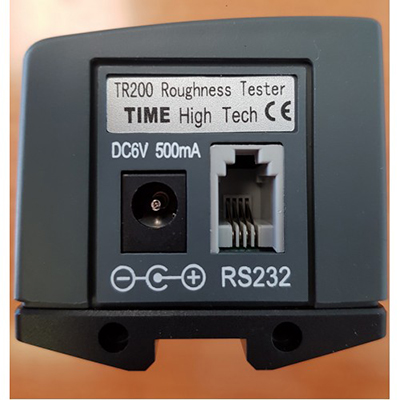

Встроенный стандартный интерфейс RS232
Функция автоматического отключения через заданный промежуток времени
Наличие большого объема встроенной памяти
Экранные рекомендации во время работы с прибором
Возможность заказа различных видов датчиков: датчик для криволинейной поверхности, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень

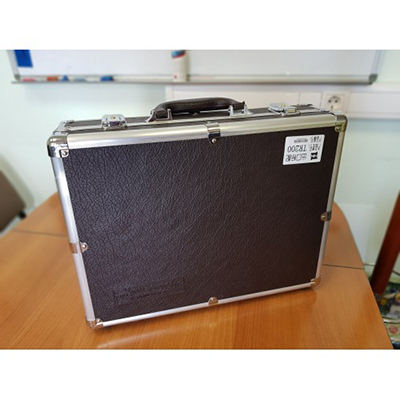

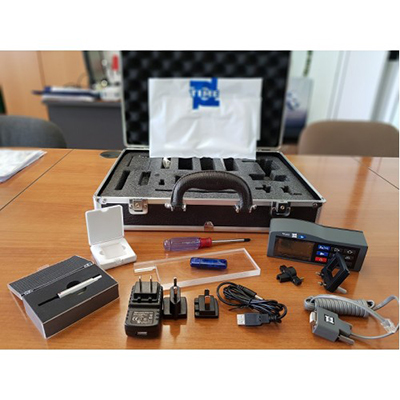

Электронный блок профилометра TR200, стандартный датчик TS 100, эталон шероховатости по Ra, зарядное устройство, защитный наконечник, стальная опора, отвертка, инструкция, сертификат TIME, гарантийный талон, кейс для транспортировки и хранения.
