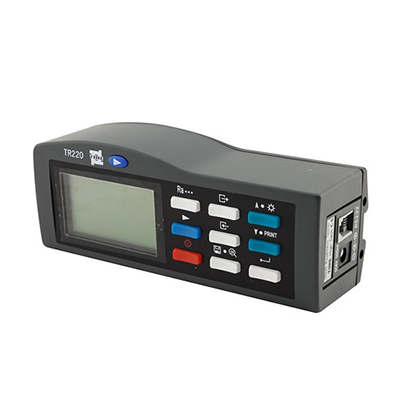

Профилометр TR220 – это модификация измерителя TR200 с возможностью измерения дополнительных параметров шероховатости. Прибор может применяться как в лабораториях, так и в производственных условиях.
TR220 оснащен прецизионным индукционным датчиком, что позволяет получать максимально достоверные и точные показания. Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов. Предназначен для измерения параметров шероховатости различных деталей.
| Измеряемые параметры |
Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Диапазоны отображения |
Ra, Rq: 0.005-40 мкм
Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: 0.02-160 мкм
RSm, RS: 1мм
Rmr: 1-100% (%Rt), RSk: 0-100% |
| Диапазон измерения иглы датчика |
±80 мкм |
| Дискретность |
0.01 мкм |
| Фильтр |
RC, PC-RC, GAUSS, D-P |
| Длина оценки |
0.25 мм, 0.8 мм, 2.5 мм, авто |
| Количество длин оценки |
от 1 до 5 длин (выбираемая) |
| Длина измерения |
от 3 до 7 длин (выбираемая) |
| Максимальная длина прохода |
17.5 мм/0.71 дюйм |
| Минимальная длина прохода |
1.3 мм/0.05 дюйм |
| Точность |
±10% |
| Повторяемость |
<6% |
| Угол измерительного пера |
90° |
| Радиус измерительного пера |
5 мкм |
| Интерфейс передачи данных |
RS232 |
| Электропитание |
LI-ion батарея высокого качества (6 В/800 мА) |
| Диапазон рабочих температур |
0-40 °С |
| Относительная влажность |
<90% |
| Габариты |
140 х 56 х 48 мм |
| Масса |
440 г |
- Большое количество измеряемых параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, и Mr2
- Способы фильтрации RC, PC-RC, GAUSS и D-P

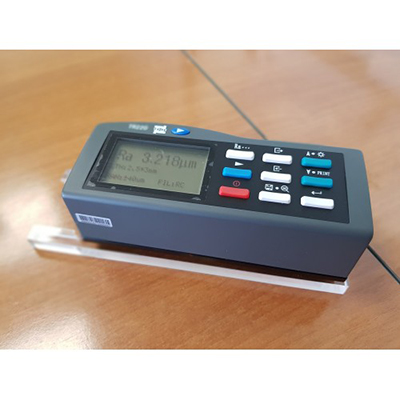

- Большой и четкий ЖК дисплей с разрешением 128 х 64 pix
- Малые габариты и вес прибора - комплексная конструкция механической и электронной частей
- Функция запоминания и чтения результатов измерений
- Наличие встроенных часов: отображаются при включении измерителя шероховатости TR-220, также записывается время проведения эксперимента
- Индикатор положения иглы датчика
- Функция самопроверки

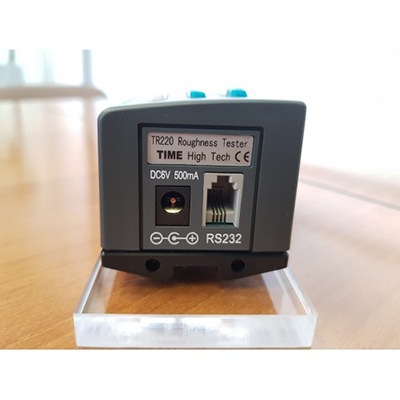

- Встроенный стандартный интерфейс RS232 для связи с ПК
- Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S
- Предусмотрены такие функции, как: автоматическое отключение и экранные рекомендации
- Предоставляются различные виды датчиков: датчик для криволинейной поверхности, датчик для каналов малого диаметра, датчик для измерения шероховатости в глубоких бороздках, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень

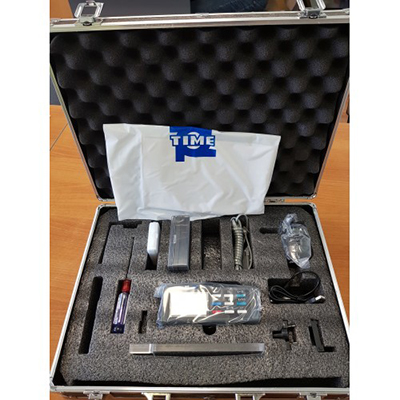

Электронный блок измерителя шероховатости, образцовая мера шероховатости, датчик TS100, зарядное устройство, инструкция по эксплуатации, гарантийный талон, кейс для хранения и транспортировки.
Дополнительные принадлежности:
- Измерительные щупы TS110/TS120/TS130/TS131
- Штатив ТА610 для TR200/210/220
|
|
|
 |
|
|
