Датчики к толщиномеру Константа К5, К6, К6Г для измерения толщины толстослойных диэлектрических покрытий на металлических изделиях в диапазоне толщин до 60 мм.

Измерение толщины толстослойных покрытий на электропроводящих ферро- и неферромагнитных основаниях.

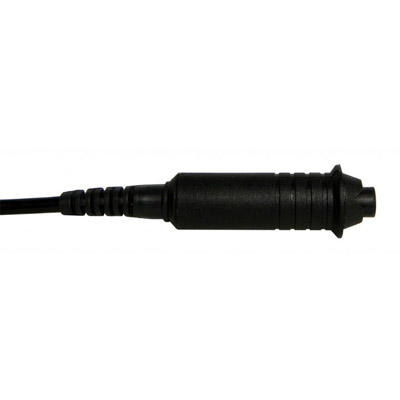

Преобразователь ПД2

Диапазон измерения толщин: 0-12 мм
Основная погрешность измерения по диапазонам: 0-7,5 мм: <± (0.015T+0,01) мм, 7,5-15 мм: <±0.02T
Минимальный диаметр основания, Øн/Øв,мм: 5/12
Диаметр зоны измерения Øм,мм: 20
Габариты, мм: Ø 19×83

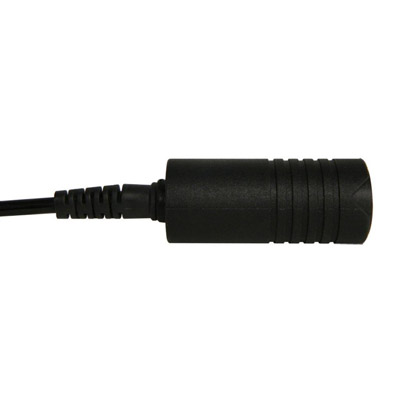

Преобразователь ПД3

Диапазон измерения толщин: 0-30 мм
Основная погрешность измерения по диапазонам: 0-20 мм: <± (0.015T+0,05) мм, 20-30 мм: < ±0,02Т
Минимальный диаметр основания, Øн/Øв,мм: 15/45
Диаметр зоны измерения Øм,мм: 40
Габариты, мм: Ø 23×87

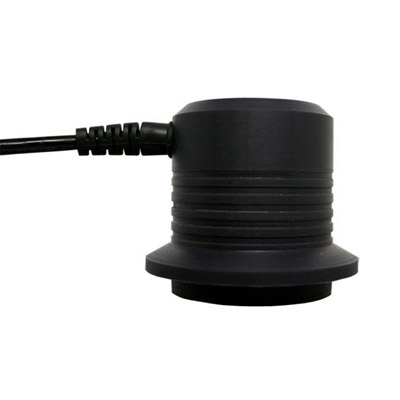

Преобразователь ПД4

Диапазон измерения толщин: 0-70 мм
Основная погрешность измерения по диапазонам: 0-40 мм: <± (0.015T +0,1) мм, 40-70 мм: < ±0.02T
Минимальный диаметр основания, Øн/Øв,мм: 80/270
Диаметр зоны измерения Øм,мм: 90
Габариты, мм: Ø 80×60

Преобразователи ПД5 и ПД6

Диапазон измерения толщин: 0-120мм
Основная погрешность измерения по диапазонам: 0-80 мм: <± (0.015T +0,5) мм, 80-120 мм: <±0.02T мм
Минимальный диаметр основания, Øн/Øв,мм: 120/350
Диаметр зоны измерения Øм,мм: 120
Габариты, мм: Ø 90×60

Высокая температурная и временная стабильность показаний при работе в полевых условиях.

Датчики ПД2, ПД3, ПД4, ПД5, ПД6 в составе прибора КОНСТАНТА К5, К6, К6Г.
