Корпус клапана допускает 360° вращение, позволяющее сориентировать фитинг для подачи жидкости в клапан в наиболее удобном положении.

Уникальный быстроразъемный замок (QR) клапана xQR41 скрепляет корпус клапана с пневмоцилиндром и может быть разъединен за несколько секунд, что обеспечивает быструю смену корпуса, чистку и обслуживание смачиваемых частей клапана.

Дозирующий клапан xQR41 – идеальное решение для автоматических сборочных процессов, которые требуют небольших по диаметру дозирующих насадок (от типоразмера 22 до 33). Клапан обеспечивает исключительный контроль, а также минимально возможный мертвый объем, обеспечивая точность и повторяемость доз.

- Размер: 66 мм в длину x 23.7 мм в диаметре
- Масса:
Только клапан: 141.35г

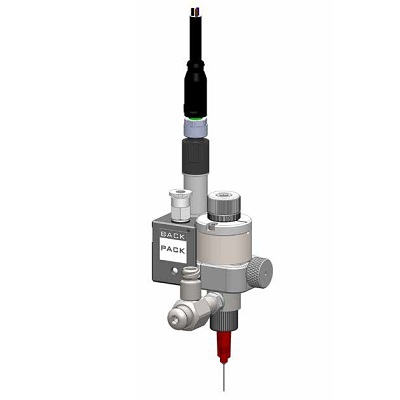

Клапан с соленоидом BackPack: 196.10г
Клапан с блоком подачи воздуха: 166.35г
- Максимальная рабочая температура: 80° C
- Требуемое давление воздуха: 4.8–6.2 бар
- Максимальное давление жидкости: 6.9 бар
- Резьба порта подачи жидкости: M5
- Порт выхода жидкости: Конус Luer с уплотнительной гайкой
- Крепление: M4 (соленоид BackPack или блок подачи воздуха)
- Максимальное количество циклов: Более 400 циклов в минуту
- Материалы клапана xQR41:
Корпус цилиндра: нерж. сталь 303
Корпус клапана: нерж. сталь 303
Поршень: нерж. сталь 303
Игла клапана: Nickel-/ PTFE покрытие 17/4 нерж. сталь
Уплотнительная гайка: алюминий с твердым покрытием

Принцип работы xQR41

Подаваемый воздух с давлением 4,8 бар (70 psi) втягивает поршень и приподнимает иглу клапана над седлом клапана (роль седла клапана играет дозирующая насадка), позволяя жидкости проходить через дозирующую насадку. После завершения цикла, давление сжатого воздуха сбрасывается, позволяя пружине вернуть поршень и иглу клапана в первоначальное состояние, прекращая подачу жидкости. Когда дозирующая насадка удалена, вторичное седло клапана останавливает поток жидкости при замене.

Объем дозы жидкости будет зависеть от времени, в течение которого будет открыт клапан, давления жидкости, размера дозирующей насадки, уровня подъема затвора и вязкости материала.
