Измерители защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01

Описание

Назначение

Тех. характеристики

Особенности

Комплект поставки

Контроль толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.

Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.

Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

3 основных режима работы

Определение оси арматурного стержня
Определение защитного слоя при известном диаметре
Определение диаметра арматурного стержня при известном защитном слое

Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функцией уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.

Внесен в Госреестр РФ под №29316-10 (продлен до 2025 года). Внесен в Госреестры Казахстана, Беларуси.

Приборы ИПА-МГ4 и ИПА-МГ4.01 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.

Наименование характеристики	ИПА-МГ4	ИПА-МГ4.01
Цена, рублей (НДС не облагается)	86 400	108 000
Контролируемые диаметры арматуры, мм	3...40
Диапазон измерения толщины защитного слоя бетона, мм:
- при диаметре арматуры 3, 4, 5, 6, 8 мм	от 5 до 60
− при диаметре арматуры 10, 12, 14, 16, 18 мм	от 5 до 90
- при диаметре арматуры 20, 22, 25, 28 мм	от 5 до 110
− при диаметре арматуры 32, 36, 40 мм	от 10 до 130
Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм	± (0,05 h_зс + 0,5 мм), где h_зс- измеряемая толщина защитного слоя бетона, мм
Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм	± 10
Объем памяти результатов измерений	200	999
Количество групп индивидуальных градуировочных зависимостей	9
Габаритные размеры, мм:

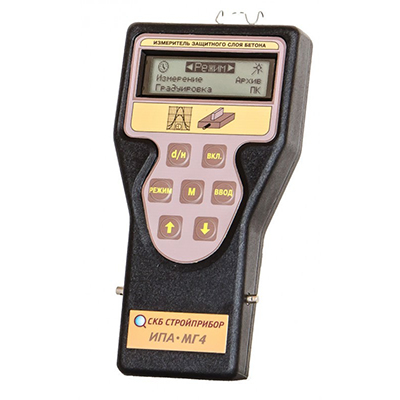

- блока электронного	176×92×32

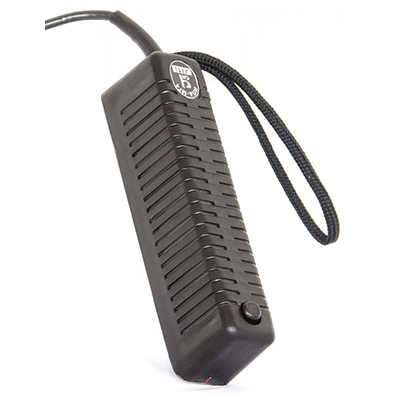

- преобразователя	160×48×35
Масса с преобразователем, кг, не более	0,8
Средний срок службы измерителя, лет	10
Средняя наработка на отказ, ч, не менее	5000

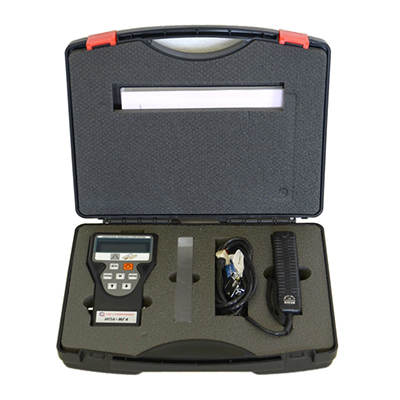

Электронный блок, преобразователь, упаковочный кейс (сумка), контрольный образец, руководство по эксплуатации.

Дополнительно для ИПА-МГ4.01

Кабель связи с ПК
ПО
