| Устройство контроля осевого канала ротора паровых турбин |
|
|
|
Описание |
Назначение |
Тех. характеристики |
Особенности |
Комплект поставки |
Устройство предназначено для определения технического состояния осевого канала с целью продления срока эксплуатации паровых турбин сверх паркового ресурса.
Выявление внутренних и поверхностных дефектов стенок осевого канала.
| Парвметр | Значение
| | Универсальная каретка | | Диаметр осевого канала, мм | 80-130 | | Подключение вихритокового датчика | + | | Ультразвуковой канал (преобразователи) | | Рабочая частота преобразования, МГц | 2,5 | | Размер пьезоэлемента, Ø мм | 12 | | Угол ввода ультразвуковых колебаний, град. | 60 | | Минимальный выявляемы диаметр дефекта, мм | 2 | | Глубина залегания дефектов на СОП, мм | 5, 10, 20, 40, 80 | | Количество каналов | 2 | | Видеоканал | | Разрешение матрицы видеокамеры | 480 ТВлин | | Автоматическая подсветка | + | | Размер экрана монитора, минимум | 6,5 дюймов | Возможность подключения внешнего
монитора | + | | Запись видеосигнала | HDD, USB | | Вихретоковый канал | | Минимальная глубина выявляемого дефекта, мм | 0,5 | | Минимальная ширина выявляемого дефекта, мм | 0,2 | | Минимальная длина выявляемого дефекта, мм | 30 |
- возможность проведения контроля ультразвуковым, вихретоковым и визуальным методами контроля;
- ультразвуковые преобразователи подстраиваются под возможное заужение осевого канала;
- возможность применения любого ультразвукового дефектоскопа общего назначения;
- универсальная каретка для вихретокового и визуального контроля на все диаметры осевого канала;
- возможность поставки заказчику отдельных компонент устройства для решения требуемых задач контроля;
- возможность предварительной зачистки осевого канала, в том числе хонингование стенок.
- ультразвуковой преобразователь (поставляется на каждый диаметр канала);
- универсальная каретка с видео сканером (обеспечивающая возможность установки вихретокового преобразователя);
- набор кабелей управления, питания и передачи сигналов;
- разборная штанга для перемещения видео сканера, ультразвукового преобразователя и устройства зачистки;
- стандартный образец предприятия СОП (поставляется на каждый диаметр канала);

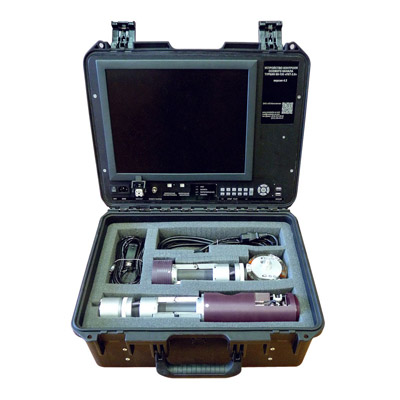

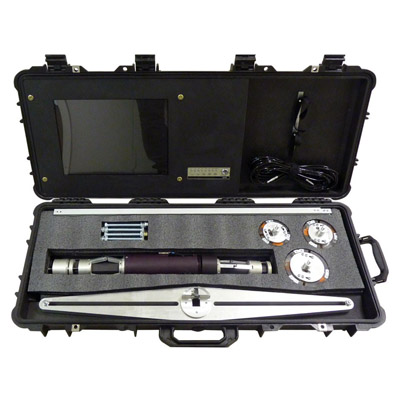

- транспортный ударопрочный кейс со встроенным монитором и устройством записи;
- руководство по эксплуатации;
- вихретоковый преобразователь (опция);
- устройство позиционирования для дискретного перемещения вихритокового преобразователя (опция);
- устройство зачистки и хонингования (опция).
|
|
|
 |
|
